1. 大型CCPP發電機煤壓機密封件特性

邯鋼150MWCCPP發電煤氣壓縮機機組為燃氣輪機提供燃料，屬于CCPP裝置中非常重要的機組，機組型号為MCL1805+MCL1406。在世界範圍内屬于非常大的離心機。通過對介質組份(主燃料和值班燃料)、溫度範圍、顆粒物及GE Nuovo Pignone和現場實物進行分析，GE機組原密封形式為：可磨耗封嚴塗層密封，密封基體為鋼，塗層為鋁矽-聚苯酯(AlSi-polyester)。小間隙是可磨耗封嚴塗層密封的最大特點，不僅能提升機組的運行效率，降低整個裝置的能耗水平、氣體溫度，而且可以延長設備工作壽命。據有關資料顯示，美國GE公司通過間隙控制來提高燃氣渦輪發動機性能，平均每個密封部位降低熱耗0.2%~0.6%，功率輸出提高0.3%~1%。這種密封技(jì )術首先從燃氣輪機壓氣機葉頂和機匣配合處逐步發展到透平機械轉定子之間密封塗層。

可磨耗封嚴塗層一般是由一定比例的金屬相、具有潤滑作用的非金屬相及較多的空隙組成，采用熱噴塗技(jì )術在密封表面噴塗鋁矽-聚苯酯塗層，與葉輪口圈、級間密封形成一組可磨耗的密封層。

2. 進口機組密封部件的國産化改造

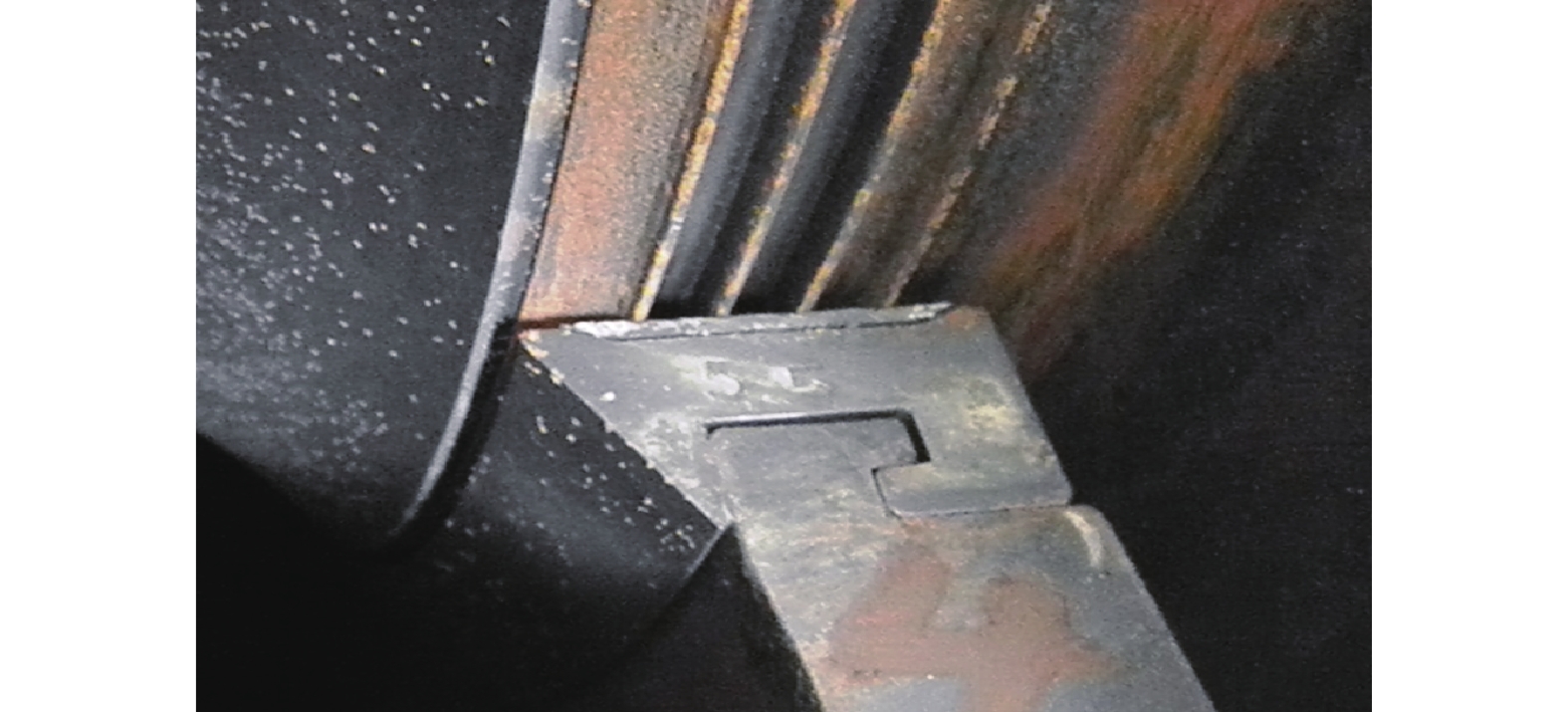

通過對進口機組密封技(jì )術研究，對目前較完善的幾種密封技(jì )術使用環境及技(jì )術工藝進行分析，結合國内專業廠商進行技(jì )術攻關，最終确定采用等離子熱噴塗技(jì )術的修複方案，在機組原有密封體上噴塗适用工作環境的專有的塗層材料，然後精加工達到機組密封技(jì )術參數要求，完成對密封件的修複工作，實現了該部件的國産化改造（圖1）。

熱噴塗技(jì )術比較成熟，該技(jì )術應用在機組密封部件中關鍵是塗層材料的選擇及施工工藝參數的确定等。此方案的修複施工工期較短，工期為15 d，能夠滿足機組檢修總工期需求。

2.1 可磨耗封嚴塗層材料

目前國内外已有幾十種可用于不同工況的可磨耗封嚴塗層粉末。根據機組運行實際參數，确定使用鋁矽-聚苯脂塗層 (AlSi-ployester)，此工藝是雙層結構，粘結層Metco 450NS鎳鋁粉(Ni5Al) 層厚0.1~0.15 mm；封嚴塗層Metco601NS鋁矽聚苯酯 (AlSi-ployester) 層厚1~2 mm。

塗層抗拉結合強度是指塗層與基體之間單位面積從基體材料上剝落所需要的力，是檢測塗層性能重要的指标。鋁矽-聚苯酯塗層具有良好的耐腐蝕性、抗沖刷性、自潤滑性等特點，其硬度為40~60，使用溫度可達325 ℃，已被廣泛用于航空航天發動機。因此，一般采用航标HB7236—95熱噴塗結合強度實驗方法(杯突試驗)測試鋁矽-聚苯酯塗層的結合強度。

2.2 熱噴塗技(jì )術

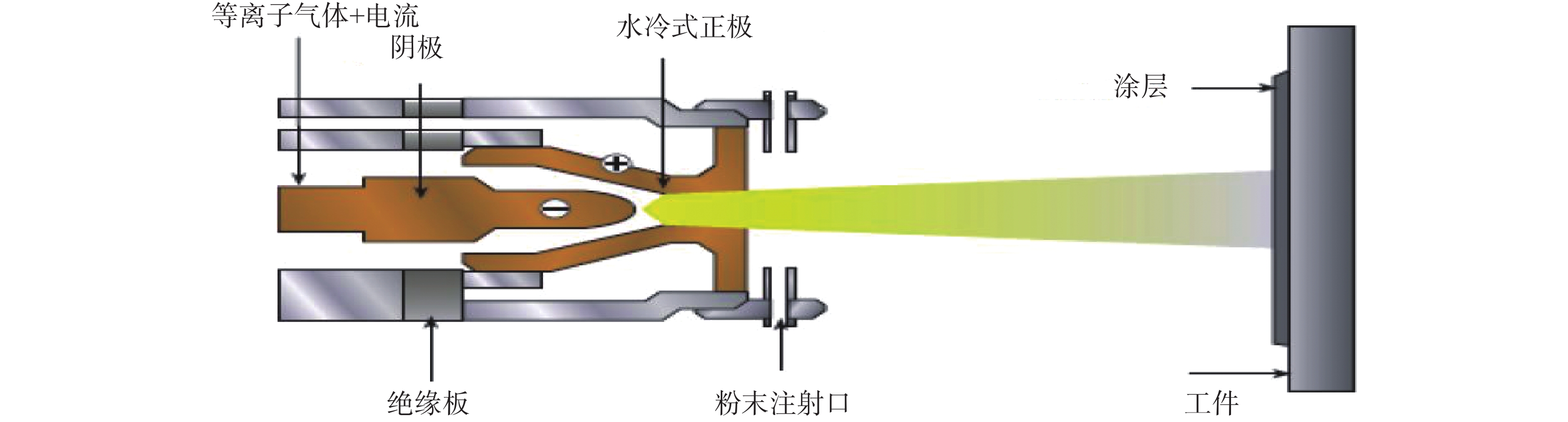

熱噴塗技(jì )術因操作簡單、速度快、效率高，已成為可磨耗封嚴塗層重要的制備方法之一，其中常用的封嚴塗層的熱噴塗技(jì )術有：火焰噴塗（Combustion Flame Spraying）、爆炸噴塗（Detonation）、等離子噴塗（Plasma Spraying）和超音速火焰噴塗（High-Velocity Oxygen Fuel）等。根據各種熱噴塗技(jì )術的特點，結合此次密封結構形式需求，選擇等離子噴塗工藝技(jì )術(Ar和H2混合氣)。等離子噴塗技(jì )術是利用等離子焰流作為熱源，将待噴塗的材料加熱至熔融狀态，并在高速等離子焰流的推動下，高速撞擊到工件表面上，經淬冷後形成塗層，具有工藝效率高、塗層質量好的特點，原理示意圖見圖2。

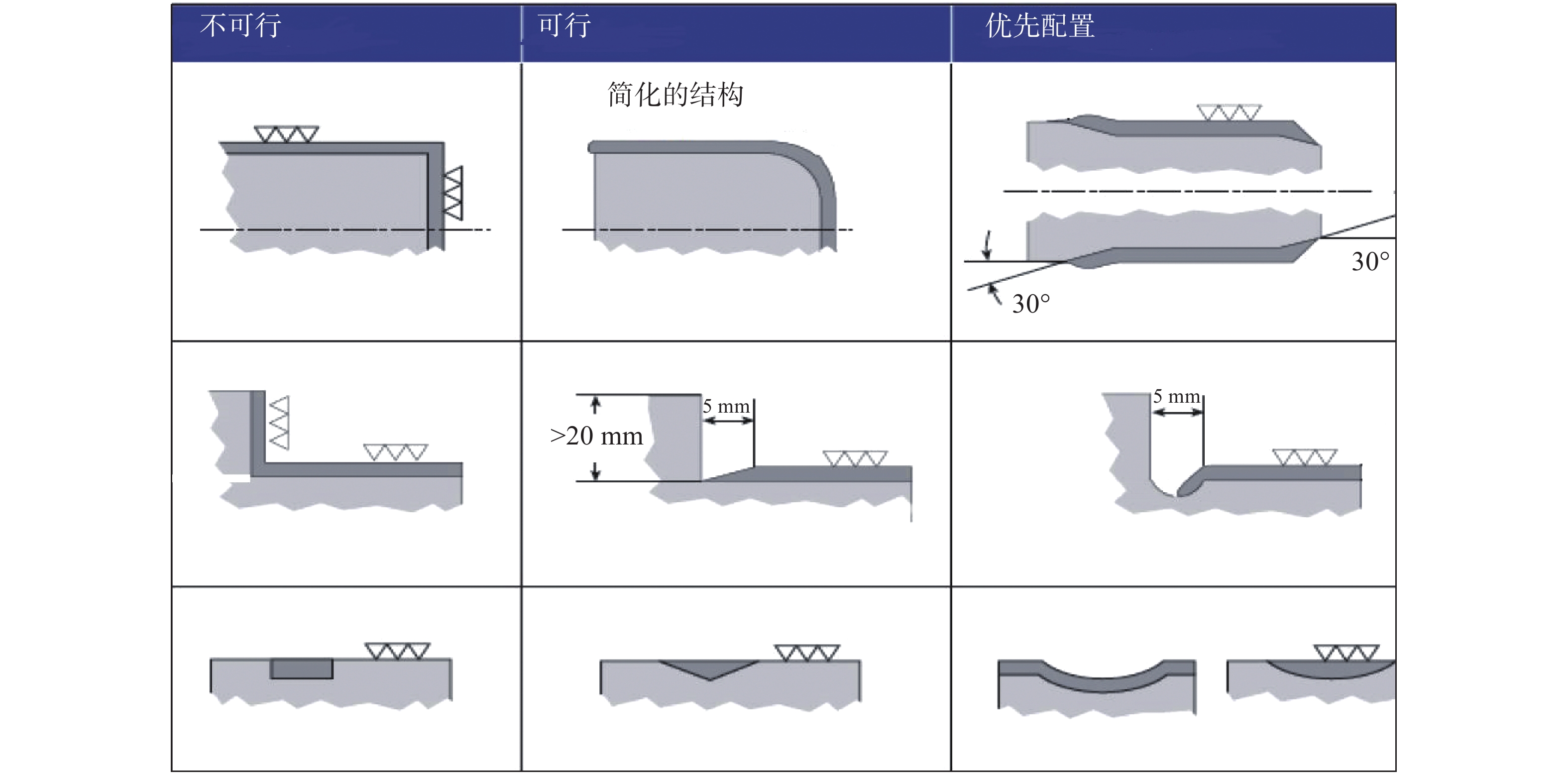

等離子噴塗工藝對噴塗結合面的設計有嚴格要求，要根據密封件配合情況設計合理的結合面，結合面設計要求見圖3。同時要注意噴塗時應選擇法相方向噴塗，避免噴塗方向與結合面平行。

3. 可磨耗封嚴塗層密封實施

3.1 來件檢查

目視檢查零件表面應無碰傷、劃痕，并做好相應的記錄。檢查零件噴塗部位的尺寸應與圖紙及工藝要求相符。

3.2 除油

用毛刷蘸石油醚對零件進行刷洗，徹底除去零件表面上的油污及其他雜物。零件除油後自然晾幹或用幹淨的壓縮空氣吹幹。

3.3 噴砂前保護

根據零件圖紙的要求，用壓敏膠帶保護好零件的非噴砂表面，或用專用噴砂夾具進行保護，要确保非噴砂表面不受損傷。膠帶或夾具不得遮蔽噴砂面。

3.4 噴砂

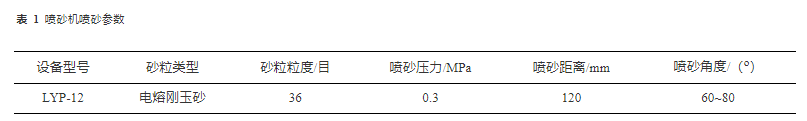

使用相同的噴砂機和相同的參數對零件和試樣進行噴砂，噴砂機噴砂參數見表1。

噴砂後零件保存注意事項：

（1）噴砂後的零件表面應是均勻無金屬光澤的粗糙表面，不允許有漏吹或過吹現象，不允許有油污、水痕和其它附着物。用經過油水分離器的、潔淨的壓縮空氣吹去噴砂後合格零件表面的浮塵。

（2）嚴禁赤手接觸噴砂後的表面，噴砂後的零件應保持良好的清潔狀态，避免噴砂表面污染（如手印、各種沾染凝聚物等）。

（3）噴砂後的零件要求在2 h内進行噴塗。噴砂後的零件經檢驗合格後方可進行下一道工序。如不合格，重新噴砂。

3.5 噴塗前保護

采用專用夾具、高溫壓敏膠帶或其它耐熱遮蔽物，對易受噴塗侵害的非噴塗表面進行保護。保護物在噴塗過程中不允許對噴塗面有遮擋。

3.6 噴塗零件

将零件固定在工作台方便操作的位置上。将零件固定牢固，防止在噴塗過程中零件從工作台上掉落。采用Metco9M等離子噴塗設備對噴塗區域進行噴塗NiAl底層和噴塗Metco601NS面層。

噴塗過程中應注意：（1）噴塗應連續進行，但在測量塗層厚度和降低零件溫度時，允許中斷噴塗，每次中斷時間不能超過2 h，中斷時可以采用強制風冷冷卻零件，注意冷卻時不能污染塗層。（2）為了防止零件和塗層過熱，在噴塗過程中應使用幹淨的壓縮空氣冷卻零件，零件的溫度不應超過200 ℃。（3）用清潔、幹燥的壓縮空氣将零件表面的浮塵清除，檢查壓敏膠帶或夾具對零件非噴塗表面的保護，注意觀察保護物在噴塗過程中不允許對噴塗面有遮擋。（4）噴塗過程中檢查塗層厚度和外觀，保證塗層質量。

3.7 清理

噴塗完畢，拆除噴塗保護夾具或保護膠帶，用锉刀、毛刷等工具清除零件非噴塗表面所有的附着物及塗層的“飛邊”。修整塗層“飛邊”時應朝基體方向小心打磨，然後将零件放回箱中，等待檢驗。

3.8 檢驗

塗層檢查包括：（1）外觀檢查：表面平整、均勻、無裂紋或翹起、無剝落、鼓泡、碰劃傷等缺陷；塗層顔色一緻，無過熱變色現象。（2）塗層厚度應合格，非噴塗表面不得污染。檢驗合格後，将零件裝入零件箱，填寫流水作業卡片，做好工作記錄。

4. 結束語

（1）通過技(jì )術攻關，進口機組密封部件實現國産化替代，不僅檢修工期短，而且節省了采購費用，為邯鋼創造了較大的經濟效益。

（2）可磨耗封嚴塗層材料的選擇，根據工藝需求，确定封嚴塗層及粘結層的材料種類及塗層厚度及後續熱處理工藝等。

（3）可磨耗封嚴塗層噴塗技(jì )術及噴塗工藝參數的确定。等離子噴塗技(jì )術工藝參數，如電流、噴塗距離、噴塗速度、噴塗程序和噴塗後的消應力溫度曲線等，直接影響塗層的使用性能。

參考文獻

[1]張俊紅, 魯鑫, 何振鵬. 航空發動機可磨耗封嚴塗層技(jì )術研究及性能評價. 材料工程, 2016,44(4):94doi: 10.11868/j.issn.1001-4381.2016.04.016

[2]李長久. 熱噴塗技(jì )術應用及研究進展與挑戰. 熱噴塗技(jì )術, 2018,10(4):1doi: 10.3969/j.issn.1674-7127.2018.04.001

[3]Cao Y X, Liu W, Du L Z. Preparation and property of Al/hBN plasma sprayed abradable sealing coating. Rare Met Mater Eng,2012,41(s2):813

[4]劉剛鋒. 封嚴塗層在CCPP煤氣壓縮級間密封中的應用. 冶金能源, 2017,36(5):17doi: 10.3969/j.issn.1001-1617.2017.05.005
