摘 要:采用高溫原位疲勞試驗機對氧化物彌散強化(ODS)鋼闆進行高溫蠕變試驗,分析了表面粗糙 度對 ODS鋼闆高溫蠕變性能的影響。結果表明:随着表面粗糙度的減小,ODS鋼闆的穩态蠕變速率減 小,蠕變壽命延長,試驗後鋼闆表面裂紋數量減少;ODS鋼闆表面裂紋是由其表面縱向分布的劃痕與橫 向分布的滑移線相互作用形成的,随着時間的延長,裂紋擴展、相互連接,最終導緻鋼闆斷裂。

關鍵詞:表面粗糙度;ODS鋼;高溫蠕變

中圖分類号:TL341 文獻标志碼:A 文章編号:1001-4012(2022)01-0001-04

氧 化 物 彌 散 強 化 (Oxide DispersionStrengthened,ODS)鋼是一種新型的結構材料,因 其具有優異的高溫性能和抗輻照性能,常用于反應 堆結構材料[1-3],尤其在替換锆合金作為包殼材料方 面,ODS 鋼 的 使 用 溫 度 (500~700 ℃)比 锆 合 金 (280~320 ℃)的高。在反應堆發生失水事故時,锆 合金包殼會與水蒸氣發生水解反應産生大量氫氣, 造成氫氣爆炸事故,而 ODS鋼不會與水蒸氣反應生 成氫氣,可以避免該類事故的發生。因此,ODS鋼 在核反應堆條件下的應用比锆合金更有優勢。

高溫蠕變性能是 ODS鋼在核反應堆條件下的 首要力學性能評價指标[4]。SEILS等[5]研究了溫度 對奧氏體、鐵素體 ODS鋼蠕變性能的影響,結果表 明,當溫度高于500℃時,随着溫度的升高,奧氏體、 鐵 素 體 ODS 鋼 的 抗 蠕 變 性 能 逐 漸 減 弱。 JAUMIER等[6]比 較 了 含 9% (質 量 分 數)和 14% (質量分數)鉻的 ODS鋼管的抗蠕變性能,結果表明 含14%鉻 ODS鋼管軸向上的抗蠕變性能要優于含 9%鉻 ODS鋼管。目前,關于表面粗糙度對 ODS鋼 高溫蠕變性能影響的研究報道較少。

筆者采用高溫原位試驗機對 ODS鋼闆進行高 溫蠕變試驗,分析了表面粗糙度對 ODS鋼高溫蠕變 性能的影響,以期為 ODS鋼在核反應堆條件下的應用提供參考依據。

1 試驗材料與試驗方法

試驗材料為 ODS鋼,其主要成分(質量分數)分 别為1%Fe,9%Cr,2%W,0.2%Ti,0.13%C,0.35% Y2O3。ODS鋼闆生産工藝為:(1)将各金屬粉末和 Y2O3 顆粒 在 球 磨 機 中 進 行 球 磨,球 磨 機 轉 速 為 200r/min,球磨時間為50h;(2)将球磨後得到的混 合粉末壓制後在1100 ℃,70MPa條件下進行真空 燒結,燒結時間為2h;(3)對燒結後的材料進行包 套處理,并在1150 ℃下進行鍛造;(4)對鍛造後的 材料進行多道次冷軋,經退火(退火溫度為750 ℃, 保溫時間為1h,冷卻方式為随爐冷卻)、淬火(淬火 溫度為1050 ℃,保溫時間為0.5h,冷卻方式為水 冷)、回火(回火溫度為750 ℃,保溫時間為1h,冷 卻方式為空冷)處理後得到 ODS鋼闆。在 ODS鋼 闆上截取蠕變試樣,其尺寸如圖1所示。對試樣表 面分别進行銑削、砂紙打磨和抛光處理。

依據ISO9001标準,将 ODS鋼蠕變試樣與标 準表面粗糙度比較樣塊進行比較。經銑削加工後的 試樣表面粗糙度為0.800μm(記為銑削試樣),采用 砂紙對銑過的試樣進行逐級打磨後,試樣表面粗糙 度為0.025μm(記為打磨試樣),再用抛光機進行抛 光後,試 樣 表 面 粗 糙 度 為 0.012μm(記 為 抛 光 試 樣)。

在800 ℃,80MPa條件下,采用日本島津公司 生産的 SEM-SERVO 型高溫原位疲勞試驗機對不 同表面粗糙度的 ODS鋼闆蠕變試樣進行高溫蠕變 試驗,采用原位掃描電鏡(SEM)對高溫蠕變過程中 試樣表面的微觀形貌進行觀察。

2 結果與讨論

2.1 不同試樣的高溫蠕變曲線

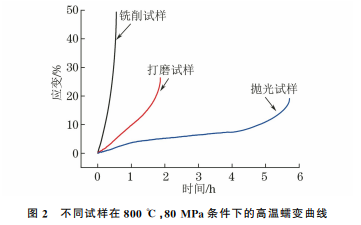

由圖2可見:抛光試樣的高溫蠕變過程可分為 三個階段,第一階段為減速蠕變階段,第二階段為恒 速蠕變階段,第三階段為加速蠕變階段[7] ;打磨試樣 的高溫蠕變過程沒有明顯的第一階段,僅存在第二、三階段;銑削試樣的高溫蠕變過程也僅存在第二、三 階段,且第二階段時間較短。

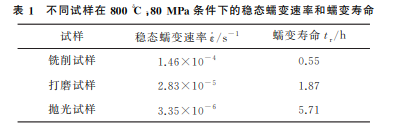

表1是不同試樣在800℃,80MPa條件下的穩 态蠕變速率和蠕變壽命,可見随着試樣表面粗糙度 的減小,其穩态蠕變速率顯著減小,蠕變壽命延長。

2.2 不同試樣高溫蠕變過程中裂紋的萌生及擴展

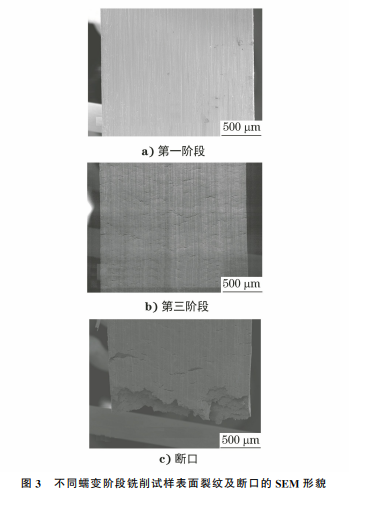

由圖3可見:當銑削試樣高溫蠕變試驗進行至0.52h時(蠕變第三階段),其表面出現大量裂紋,這 是由于試樣表面粗糙度較大,表面缺陷較多,試樣在 高溫和應力作用下産生裂紋;當高溫蠕變試驗進行 至0.55h時,銑削試樣被拉斷,斷口表面不平整。

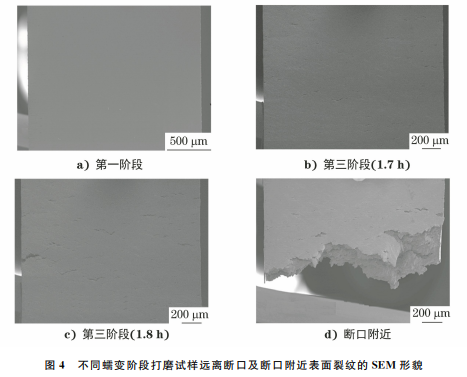

由圖4可見:當打磨試樣蠕變試驗進行至1.7h 時(蠕變第三階段),其表面出現了裂紋,裂紋數量較 處于同一蠕變階段銑削試樣的少;當打磨試樣蠕變試 驗進行至1.8h時,表面裂紋擴展并産生新的裂紋,但 裂紋數量仍較處于同一階段銑削試樣的少;當蠕變試 驗進行至1.87h時,試樣被拉斷,斷口表面不平整。

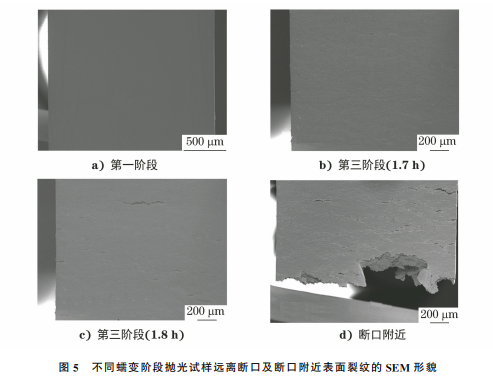

由圖5可見:當抛光試樣蠕變試驗進行至5.2h 時(蠕變第三階段),表面開始出現裂紋,但裂紋數量 較處于同一蠕變階段打磨試樣的少;當抛光試樣蠕 變試驗進行至5.5h(蠕變第三階段)時,抛光試樣表 面裂紋明顯擴展并産生新的裂紋,但裂紋數量仍少 于同一蠕變階段打磨試樣的;當抛光試樣蠕變試驗 進行至 5.71h 時,抛 光 試 樣 被 拉 斷,斷 口 表 面 不 平整。

綜上分析可知,随着試樣表面粗糙度的增大,試 樣表面裂紋明顯增多,且試樣的蠕變壽命大大降低, 這說明粗糙度較大引起的表面裂紋增多是導緻試樣 蠕變斷裂的原因。

2.3 不同試樣表面及斷口的微觀形貌

由圖6a),c),e)可見:銑削試樣遠離斷口表面 存在大量縱 向 分 布 的 劃 痕,這 些 劃 痕 與 橫 向 分 布 的滑移線交 割 形 成 裂 紋;打 磨 試 樣 遠 離 斷 口 表 面 縱向分布的劃痕較少,表面裂紋數量較少;抛光試 樣遠離斷口 表 面 幾 乎 沒 有 縱 向 分 布 的 劃 痕,表 面 裂紋數量 較 少。因 此,随 着 試 樣 表 面 粗 糙 度 的 減 小,試樣遠離 斷 口 表 面 縱 向 分 布 的 劃 痕 數 量 逐 漸 減少、甚至 消 失,表 面 裂 紋 數 量 逐 漸 減 少。 由 圖 6b),d),f)可見:試樣斷口附近表面裂紋呈多源萌 生、裂紋相互貫通的形貌特征,這是斷口不平整的 主要原因。

3 結論

(1) 随 着 ODS 鋼 闆 表 面 粗 糙 度 的 減 小 (由 00.12mm減小至0.800μm),其穩态蠕變速率減小(由 14.6×10 -4s -1 減小至33.5×10 -6s -1),蠕變壽命延長(由 05.5h延長至57.1h),ODS鋼闆表面裂紋數量減少。

(2)ODS鋼闆表面裂紋是由其表面縱向分布 的劃痕與橫向分布的滑移線相互作用形成的,裂紋 擴展、相互連接,最終導緻鋼闆斷裂。
