摘 要:采用壓痕應變法、全釋放應變法和深孔(DHD)法分别檢測兩種材料4種型号的發動機鑄 鐵氣缸蓋在熱處理前後的殘餘應力,分析了熱處理消除氣缸蓋殘餘應力的效果。結果表明:通過壓痕 應變法和全釋放應變法測得熱處理前後氣缸蓋表面的殘餘應力基本為壓應力,兩種方法測得的殘餘 應力水平相當,除3号氣缸蓋外,其餘氣缸蓋熱處理後的表面壓應力峰值基本沒有下降;通過 DHD法 測得氣缸蓋深度方向存在拉應力,熱處理工藝沒有降低氣缸蓋深度方向的拉應力峰值;3号氣缸蓋可 以采用熱處理工藝消除表面殘餘應力,其餘氣缸蓋熱處理前殘餘應力的水平較低,無需進行熱處理。

關鍵詞:氣缸蓋;鑄鐵;殘餘應力;熱處理工藝;壓痕應變法;全釋放應變法

中圖分類号:TG156.23 文獻标志碼:A 文章編号:1001-4012(2022)01-0008-03

應力是造成發動機氣缸蓋在生産過程中産生裂 紋和加工尺寸穩定性差的原因之一。在發動機運轉 過程中,氣缸蓋會受到螺栓緊固力、燃氣爆發壓力以 及活塞、連杆等産生的慣性力和離心力的作用,這些 大小和方向都不相同的力,會使氣缸蓋發生輕微的 彎曲和扭轉。另外,在氣缸蓋鑄造過程中,會産生殘 餘應力,這使得氣缸蓋的應力狀态更為複雜[1]。采 取一些措施可以降低氣缸蓋生産過程中産生的鑄造 殘餘應力。一般通過熱處理消除工件的鑄造殘餘應 力,不同熱處理工藝消除殘餘應力的效果略有不同, 這是由熱處理消除殘餘應力的機理決定的[2]。所以,準确測定氣缸蓋在熱處理前後的殘餘應力,是制 定熱處理工藝的首要前提。目前,國内氣缸蓋殘餘 應力檢測方法主要有盲孔法[3]和全釋放應變法。兩 種方法一般都适合表面殘餘應力的檢測,但對于發 動機氣缸蓋,僅通過表面殘餘應力來評價熱處理前 後的殘餘應力狀态是不全面的。

為此筆者針對灰鑄鐵和蠕墨鑄鐵兩種氣缸蓋, 采用壓痕應變法、全釋放應變法和深孔(Deep-Hole Drill,DHD)法檢測其在熱處理前後的殘餘應力,來 評價熱處理消除殘餘應力的效果。壓痕應變法用于 測量氣缸蓋的表面殘餘應力,并通過全釋放應變法 對各檢測點的殘餘應力進行驗證,然後采用 DHD 法對氣缸蓋深度方向的殘餘應力進行檢測,以獲得 較全面的殘餘應力檢測結果。

1 檢測原理

1.1 壓痕應變法和全釋放應變法

壓痕應變法是通過壓痕外彈性區的應變增量求 解原始殘餘應力的方法,采用應變片作為測量用敏感 元件,在應變花中心部位采用沖擊加載方式制造壓 痕,通過記錄壓痕外彈性區應變增量的變化,再計算 得出殘餘應力。壓痕應變法檢測結果的準确性高、穩 定性好且操作便捷,是目前不依賴于材料的物性參數 且最接近無損檢測的一種應力檢測方法[4]。壓痕應 變法多用于檢測鋼結構件的殘餘應力,在鋁合金、钛 合金等結構件中的應用也逐漸增多。壓痕應變法的 檢測範圍不受材料限制,對于不同的材料,需要獲得 與每種材料力學特性相關的殘餘應力計算函數,這決 定了檢測結果的準确度。根據 GB/T24179—2009 《金屬材料 殘餘應力測定 壓痕應變法》,作者采用試 驗标定和模拟标定結合的方式,獲得了灰鑄鐵和蠕墨 鑄鐵的應力計算函數,見式(1)和式(2)。

式中:Y 為彈性應變;X 為應變增量,即壓痕前後的 應變變化量。

根據 GB/T31218—2014《金屬材料 殘餘應力 測定 全釋放應變法》,通過測得 X,就可以計算得到 Y,再依據胡克定律,便可獲得殘餘應力。采用全釋 放應變法可以對壓痕應變法的結果進行驗證,全釋 放應變法的檢測原理也是基于胡克定律,用于表征解剖後小塊近表面的殘餘應力[5]。作者采用的壓痕 應變法檢測設備是中國科學院金屬研究所自主研發 的 KJS系應力檢測系統,見圖 1,該系統包括 KJS 系應力檢測儀和 FS4240型帶鋸床及 DK7735型電 火花切割機。

1.2 DHD法

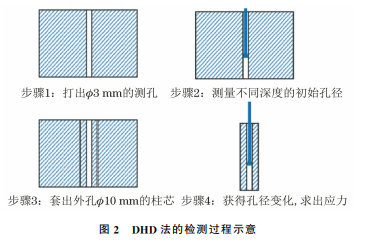

DHD法是目前檢測結構材料深度方向殘餘應 力水平的主要方法之一。國外學者們采用 DHD 法 主要用于研究鋼結構和焊接件[6-7],國内研究較少, 僅在上海交通大學和中南林業科技(jì )大學有過初步的 研究結果[8],并未在實際結構的殘餘應力檢測中得 以推廣應用。DHD法檢測過程見圖2,簡化後的計 算公式見式(3)和式(4)。

式中:θ為測試角度;Z 為測試深度,其中0°和90°方 向可定義為x 和y 方向或1和3方向,即主應力方 向;ε為應變;d0 為測孔初始直徑;d 為套孔後測孔 直徑;E 為材料的彈性模量;σ(Zi)為不同深度處的 殘餘應力。

通過準确測量出測孔在套孔前(見圖2步驟2) 後(見圖2步驟4)的直徑變化,可以計算出殘餘應 力的大小。作者在進行 DHD 法檢測殘餘應力時, 采 用 DIATEST 3.0 内 徑 測 量 儀 和 電 火 花 (ElectricalDischargeMachining,EDM)切割技(jì )術。

2 氣缸蓋熱處理前後的殘餘應力檢測

2.1 壓痕應變法檢測結果

氣缸蓋材料有灰鑄鐵和蠕墨鑄鐵兩種材料,共 有4種型号的氣缸蓋,分别記為1号、2号、3号、4 号氣缸蓋。1,2,3号氣缸蓋材料為灰鑄鐵,4号氣缸 蓋材料為蠕墨鑄鐵。1号和2号氣缸蓋是規格相似 的小型氣缸蓋,3号和4号氣缸蓋規格相對較大。

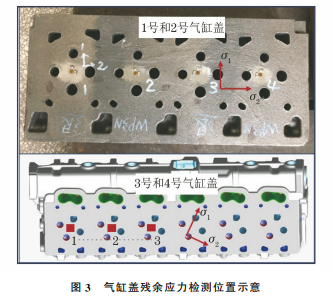

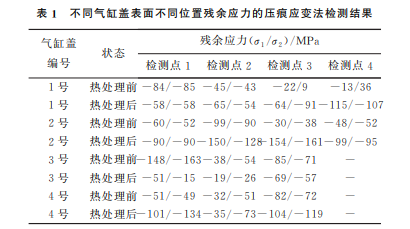

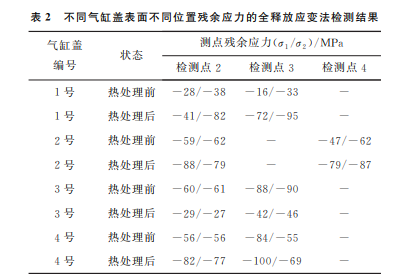

殘餘應力檢測位置見圖3,1号和2号氣缸蓋表 面有4個檢測點,3号和4号氣缸蓋表面有3個檢 測點。壓痕應變法檢測結果見表2,全釋放應變法 檢測結果見表3,表中σ1,σ2 為殘餘主應力。由表1 和表2可見,氣缸蓋表面殘餘應力均為壓應力,壓痕 應變法和全釋放應變法的殘餘應力檢測結果一緻, 從表面檢測結果來看,熱處理後氣缸蓋表面壓應力 力未明顯減小。

2.2 DHD法檢測結果

對1号、3号和4号氣缸蓋的檢測點1,2号氣 缸蓋的檢測點3進行深度方向的殘餘應力檢測,檢 測結果見圖4。氣缸蓋深度方向的殘餘應力基本在 拉、壓狀态間變化,拉應力峰值在40 MPa左右,熱 處理後氣缸蓋的殘餘拉應力峰值未有降低。

從 DHD法檢測結果(圖4)還可見:1号氣缸蓋 熱處理前為壓應力狀态,熱處理後殘餘應力性質有 所改變,壓應力峰值降低;2号氣缸蓋熱處理前後的 殘 餘 應 力 水 平 幾 乎 沒 有 變 化,保 持 在 -40~ 40MPa;3号氣缸蓋熱處理後的殘餘壓應力峰值有 所降低,拉應力峰值基本維持在40 MPa以下;4号 氣缸蓋熱處理前後的殘餘應力分布基本無變化,說 明熱處理工藝沒有明顯降低氣缸蓋的殘餘應力水 平。對比壓痕應變法、全釋放應變法及 DHD 法的 檢測結果發現,氣缸蓋表面殘餘應力以壓應力為主, 前兩種方法的檢測結果一緻,全釋放應變法測得的 數值略低,這與 DHD 法測得氣缸蓋深度方向的殘 餘應力檢測結果也是相符的。

3 結論

(1)通過壓痕應變法和全釋放應變法測得氣缸 蓋表面的殘餘應力基本為壓應力,兩種方法測得的 殘餘應力水平相當。除3号氣缸蓋外,其餘氣缸蓋 熱處理後的表面壓應力基本沒有下降。

(2)通過 DHD法測得氣缸蓋深度方向存在拉 應力,熱處理後氣缸蓋深度方向的拉應力峰值沒有 降低。

(3)3号氣缸蓋可以通過熱處理工藝消除表面 殘餘應力,其餘氣缸蓋熱處理前的殘餘應力水平較 低,無需進行熱處理。

參考文獻:

[1] 孟令春.考慮鑄造殘餘應力的柴油機氣缸蓋有限元分 析[D].北京:北京理工大學,2016.

[2] 王國慶,賈寶全,張智超.熱處理消除 Q235鋼焊接殘 餘應力機理的研究[J].焊接技(jì )術,2011,40(10):56- 57.

[3] 張洋,龔 憲 生.發 動 機 缸 蓋 殘 餘 應 力 的 測 量 及 分 析 [J].機械科學與技(jì )術,2013,32(2):274-278.

[4] 陳靜,阚盈,姜雲祿,等.壓痕應變法應力計算常數的 數值模拟[J].焊接學報,2019,40(1):147-150,167.

[5] SMITH D J,BOUCHARD P J,GEORGE D. Measurementandpredictionofresidualstressesin thick-sectionsteelwelds[J].TheJournalofStrain AnalysisforEngineering Design,2000,35(4):287- 305.

[6] WIMPORYR C,MAY PS,O'DOWD N P,etal。 Measurement of residual stresses in T-plate weldments[J].TheJournalofStrain Analysisfor EngineeringDesign,2003,38(4):349-365.

[7] 廖凱,劉義鵬,常星宇,等.深孔法技(jì )術在鋁合金構件 應力場測試中的應用[J].中國有色金屬學報,2015, 25(11):3107-3112.

[8] 張炯,徐濟進,吳靜遠,等.深孔法殘餘應力測量技(jì )術 研究[J].熱加工工藝,2015,44(2):109-111,114.
