摘 要:某型銅鋁過渡線夾連續發生了5次開裂事故。采用宏觀觀察、能譜分析及無損檢測等 方法,對該線夾的開裂原因進行了研究。結果表明:因焊接工藝控制不當,導緻線夾存在未焊透缺 陷;銅、鋁的熱膨脹系數不同,在環境溫度和載荷變化的影響下,缺陷發生擴展,最終導緻線夾發生 開裂。

關鍵詞:銅鋁過渡線夾;焊接缺陷;開裂;無損檢測

中圖分類号:TB31 文獻标志碼:B 文章編号:1001-4012(2023)03-0050-03

配網工程是電網系統的神經末梢,直接與終端 用戶相連,其用電可靠性是社會對電網公司的終極 評價指标[1]。相對于主網工程(即35kV及以上電 壓等級的輸配電工程),配網工程在資源投入中相對 較為薄弱,因此,對配網設備的安全運行研究應持續 且深入[2],這也是響應國網公司高彈性電網建設的 重要手段。

銅鋁過渡線夾是輸電線路和變電設備之間的連 接載體,主要用于連接導線和變電端子、搭接線路避 雷器等[3-4]。腐蝕、焊接工藝不當等因素易引起變電 端子連接的銅鋁過渡線夾開裂[5-8],給電網運行安全 帶來較大的壓力[9]。某縣級供電公司連續發生了5 次銅鋁過渡線夾開裂事故。經現場勘查發現,該批 次開裂線夾均為某公司生産,且型号相同。筆者對 該批次開裂線夾進行了一系列理化檢驗,查明了其 開裂的原因,并提出了相關的改進措施,以避免該類 事故再次發生。

1 理化檢驗

1.1 宏觀觀察

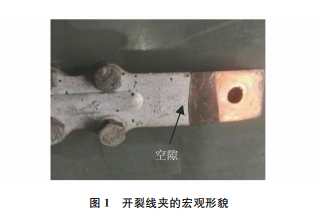

開裂線夾的宏觀形貌如圖1所示,該線夾采用 銅、鋁過渡的焊接形式,焊接方式為摩擦焊,引線連 接的背面焊接分界處可見明顯的空隙。

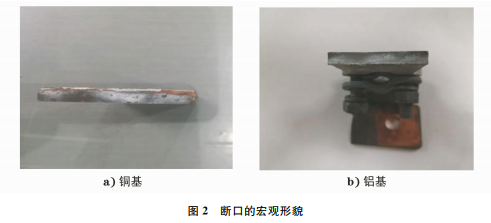

将該線夾沿開裂處人工打開,對斷口處進行宏觀 觀察,結果如圖2所示。由圖2可知:銅基斷口保持銅 色狀态,鋁基斷口保持鋁色狀态,呈直觀的分離形貌; 端部焊接處有明顯的機加工紋路,且在銅基斷口上有 噴射狀鋁色痕迹,鋁基斷口上也有噴射痕迹;兩側闆厚 約為6.1mm,斷口一側邊緣有線性的“熔合”形貌,其厚 度為1.2~1.5mm,約占銅鋁焊接面積的1/5,斷口對側 開裂源處未見“熔合”形貌。說明線夾采用銅、鋁棒材 經高速旋轉摩擦焊接,最後進行壓軋成型。

1.2 能譜分析

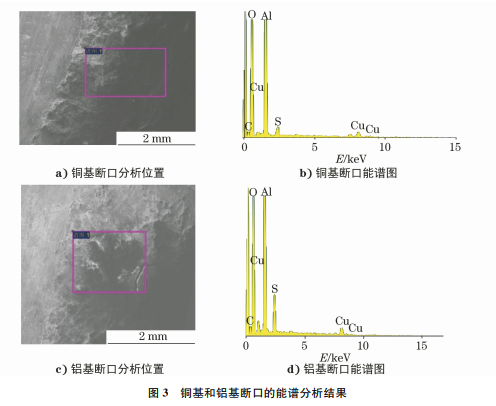

采用能譜儀分别對銅基和鋁基斷口進行分析, 結果如圖3所示,可見銅基和鋁基表面含有的主要 元素均為 C、O、Al、Cu、S等。其中 C、O 元素推測 是大氣在焊縫的殘留物中含有的,S元素推測是雨 水進入焊縫而産生的化合物中含有的,從能譜分析 結果來看,試樣開裂已有較長時間。

1.3 無損檢測

選取3個與該開裂線夾同批次的線夾,分别編 号為試樣 A、B、C,對3個試樣進行滲透檢驗,滲透 時間為10min,結果如圖4所示,可見試樣 A 呈線 性顯示,已發生開裂;試樣B呈點狀顯示,有開裂趨 勢;試樣C外觀無異常。

采用X射線數字成像(DR)系統對試樣 A、B、C 進行檢測,結果如圖5所示,可見試樣 A、B的銅、鋁 結合面呈直線顯示,試樣 C的銅、鋁結合面呈波紋 狀顯示。

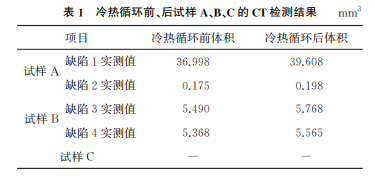

對試樣A、B、C進行冷熱交替循環試驗,循環次 數為3次,然後分别對冷熱循環前、後的3個試樣進 行電子計算機 X 射線斷層掃描(CT)檢測,結果如 表1所示。由表1可知:試樣 A分布了2個焊接缺 陷,分别編号為缺陷1和缺陷2,2個缺陷在冷熱循 環後體積均變大;試樣 B分布了2個焊接缺陷,分 别編号為缺陷3和缺陷4,2個缺陷在冷熱循環後體 積均變大;試樣C未發現缺陷。

2 綜合分析

輸電線路導線材料一般采用鋁線,變電設備端子 材料一般采用T2銅,為防止銅鋁部件連接發生電化 學反應,作為兩者之間連接載體的設備線夾,一般采 用銅鋁過渡的形式[10]。發生開裂的線夾采用摩擦焊 工藝進行焊接,從斷口觀察到線夾僅在表面形成了有效的焊接區域,内部存在較大面積的焊接缺陷,基體 呈分離狀态。線夾有效焊接面積約為總面積的1/5, 而開裂源部位未見有熔合迹象,極有可能是試樣在運 行前已有開裂現象,能譜分析結果也佐證了該判斷。 從現場布置可觀察到,連接線夾的導線幾乎垂直布 置,松緊适度,且長度有限,約為1.5m,導線質量約為 3kg,因此基本可将風載的影響排除。在20~300℃ 時,化學純度為99.99%的銅熱膨脹系數平均約為 2.31×10-6,鋁的熱膨脹系數平均約為3.55×10-6,兩 者熱膨脹系數相差較大,若焊接工藝不當,極易發生 開裂故障,線夾表面的間隙通常是引起電氣設備發熱 的主要原因。設備線夾運行溫度一般與環境溫度相 當,但當其載流能力發生變化并引起發熱時,運行溫 度會遠高于環境溫度。

摩擦焊是銅鋁過渡線夾的一種常用焊接方式, 具體方法是将銅棒和鋁棒經高速旋轉,使兩者的端 面在高溫下熔化,通過頂端力擠壓使銅鋁連接。銅 的熔點約為1084℃,鋁的熔點約為660℃,而當摩 擦 焊 工 藝 控 制 不 當 時,熔 接 溫 度 僅 為 550~ 660℃ [11],此時線夾斷面的銅基保持銅基本色,鋁 基保持鋁基本色。因此,線夾的開裂原因是焊接工 藝不當所引起的。

3 結論與建議

銅鋁過渡線夾焊接工藝控制不當,其中部分線 夾焊接面熔合面積過小,基材結合面有開裂迹象,在 運行狀态下,受運行環境溫度及載荷變化的影響,線 夾溫度升高,缺陷發生擴展,最終導緻線夾發生 開裂。

建議結合停電計劃,對該批次線夾進行更換處 理;督促廠家改進銅鋁過渡連接方式,改進焊接工 藝;線夾出廠前應對熔合線區域進行表面無損檢測。

參考文獻:

[1] 陳勃.10KV 配網工程建設管理系統設計與實現 [D].成都:電子科技(jì )大學,2012.

[2] 劉骥.配網工程管理系統的設計與實現[D].南昌:南 昌大學,2013.

[3] 陳國宏,倪滿生,田宇,等.銅鋁過渡線夾使用狀況與 選型分析[J].安徽電氣工程職業技(jì )術學院學報, 2012,17(3):15-19.

[4] 湯曉磊,陳國宏,劉俊建,等.時效對平面接觸型銅/鋁 設備線夾組織結構及性能的影響[J].理化檢驗(物理 分冊),2014,50(3):169-174.

[5] 陳國宏,闵良,王家慶.220kV 變電站銅鋁過渡線夾 腐蝕與斷裂分析[J].安徽電力,2010,27(4):1-5.

[6] 董瑾,鍾相源,安江英.變電站銅鋁過渡設備線夾斷裂 原因[J].中國電力,2010,43(12):27-30.

[7] 許宏偉,虞鴻江,楊迎春,等.電網設備線夾開裂原因 [J].理化檢驗(物理分冊),2021,57(1):66-69.

[8] 徐傑.110kV設備線夾斷裂原因及改進措施[J].雲南 電力技(jì )術,2006,34(3):45.

[9] 師靜蕊,袁澤喜.電氣化鐵路接觸網銅合金中錨線夾 失效分析[J].理化檢驗(物理分冊),2014,50(1):57- 60.

[10] 陸轶,吳成寶,吳奭登,等.銅鋁過渡線夾釺焊接頭腐 蝕過程中性能退化研究[J].合成材料老化與應用, 2014,43(5):42-46.

[11] 陳靜.銅鋁過渡線夾的釺焊工藝研究[D].哈爾濱:哈 爾濱工業大學,2011.
